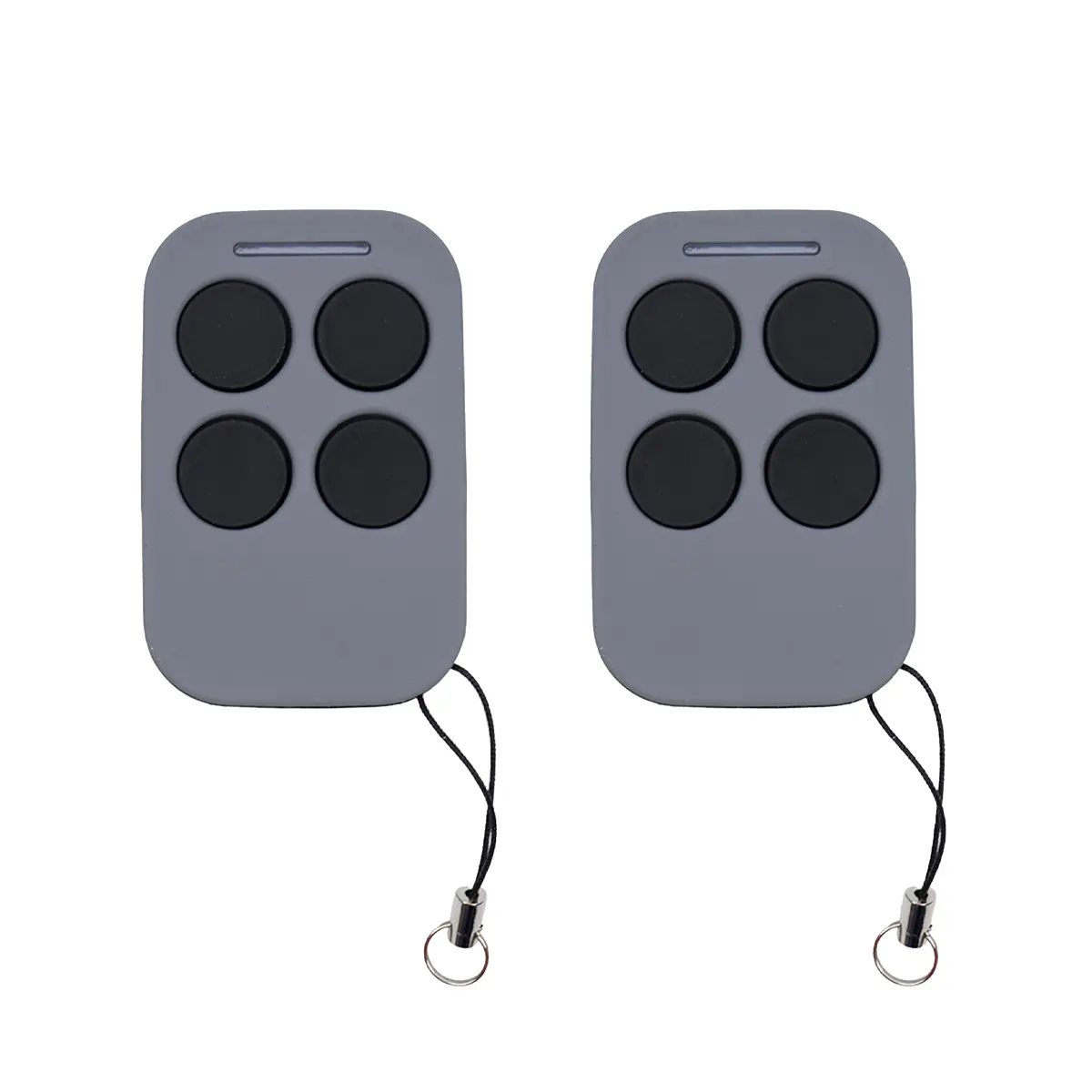

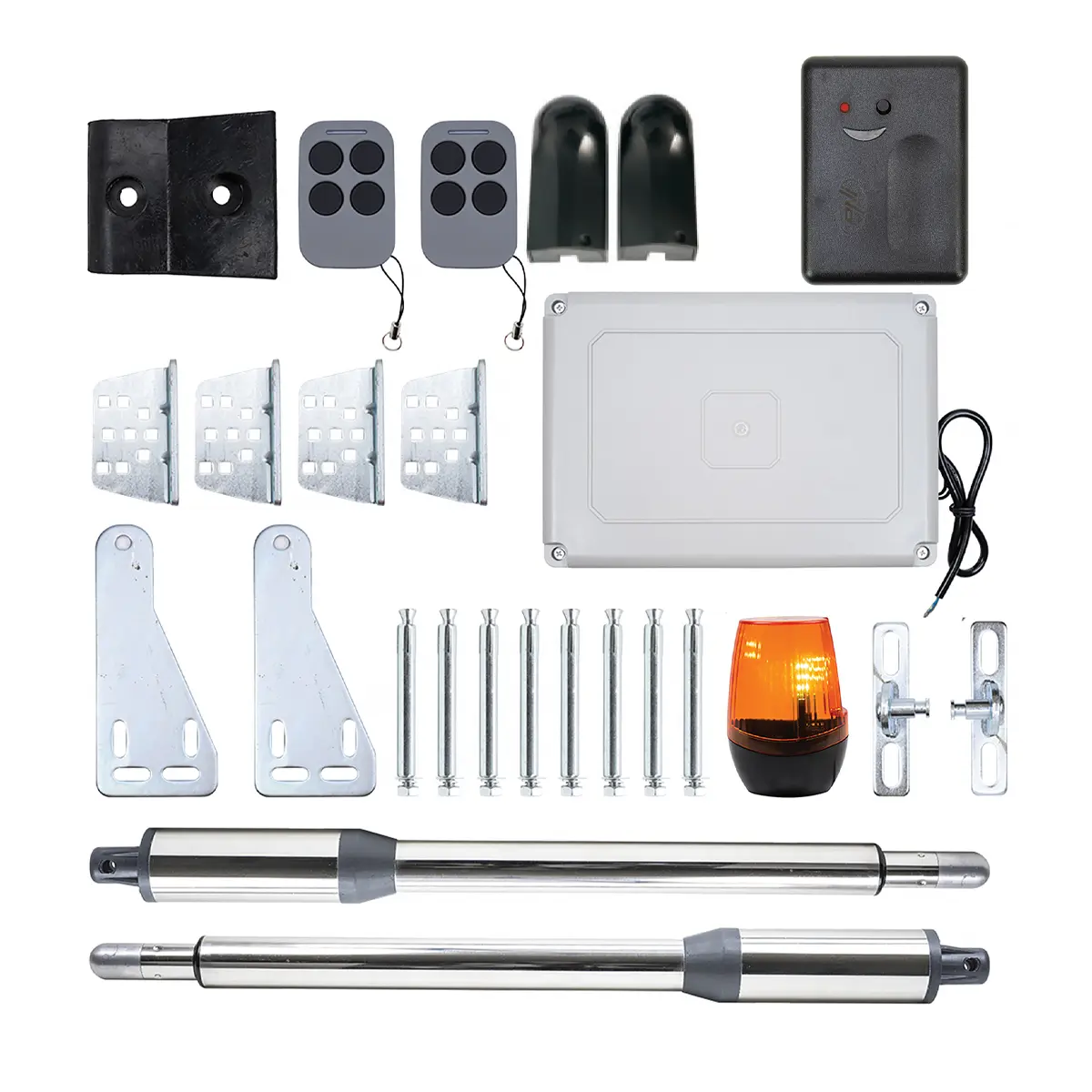

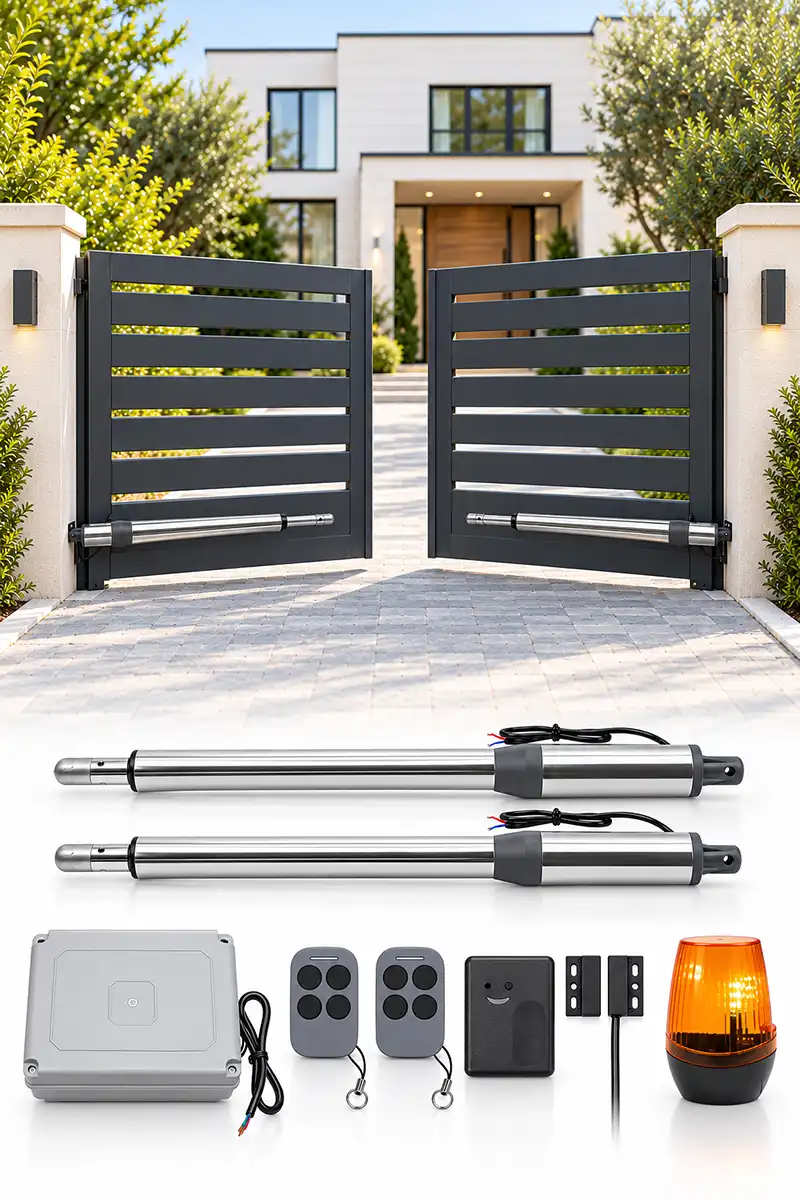

Automatizacija za dvokrilna vrata PNI MAB300 s Wi-Fi upravljanjem putem Tuya Smart – 2 motora, daljinski upravljač, fotoćelije i automatsko zatvaranje

Komplet ima fotoćelije dizajnirane za detekciju prekida snopa u zaštićenom području. Kada su pravilno instalirane i konfigurirane, mogu spriječiti opasno zatvaranje kada se između njih nalazi prepreka. Točna reakcija ovisi o shemi ožičenja i postavkama kontrolera.

Da, model ima funkciju detekcije prepreka i zaustavljanja pokreta. To ne eliminira potrebu za sigurnosnim provjerama i pravilnom ugradnjom fotoćelija.

Dvije fotoćelije koje tvore jedan set za nadzor određenog područja.

Do 10 m.

Ne preporučujemo rad bez potrebnih sigurnosnih uređaja. Instalacija mora ispunjavati sigurnosne zahtjeve specifičnih automatiziranih vrata.

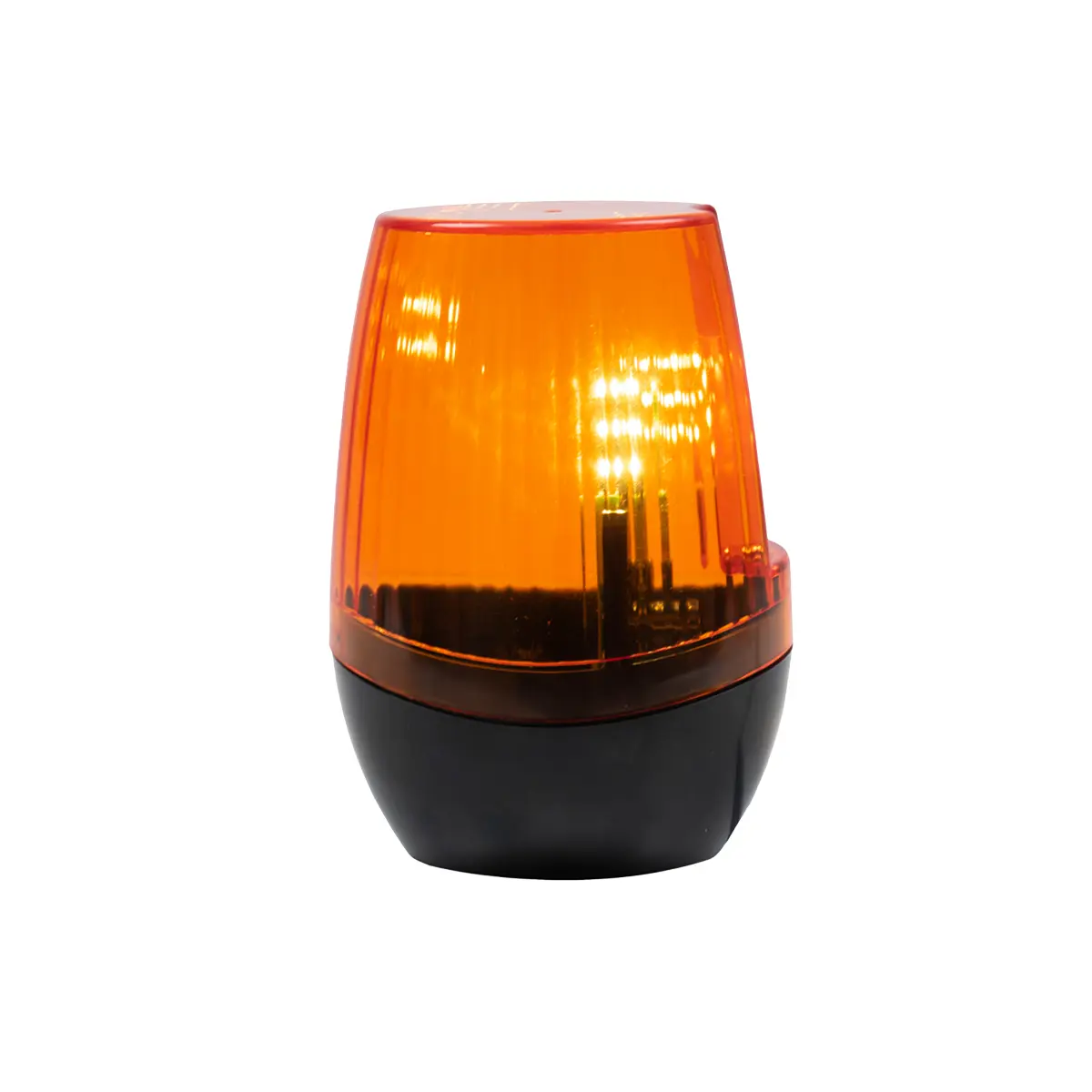

Upozorava druge kada automatizacija radi u skladu s metodom povezivanja i postavljanja.

Da. Signalna lampica je uključena u osnovni komplet PNI MAB300.

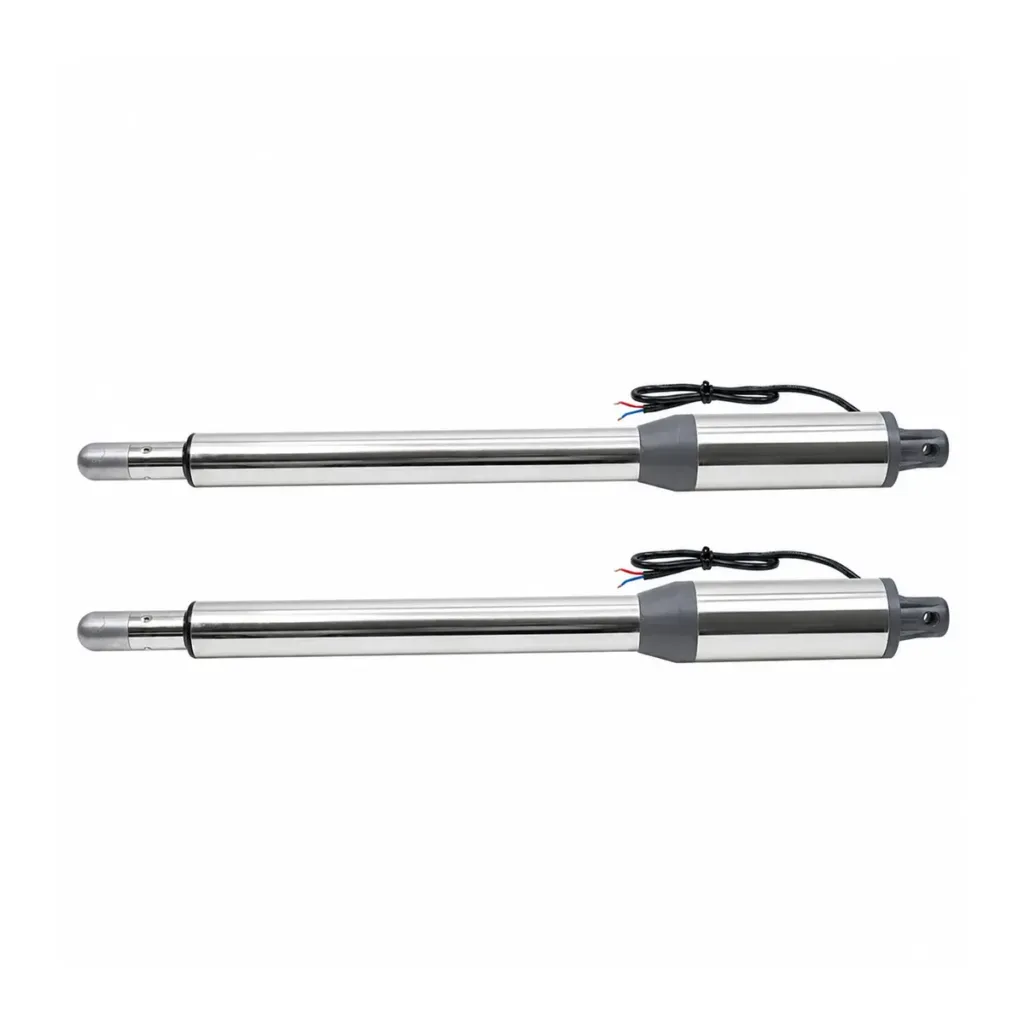

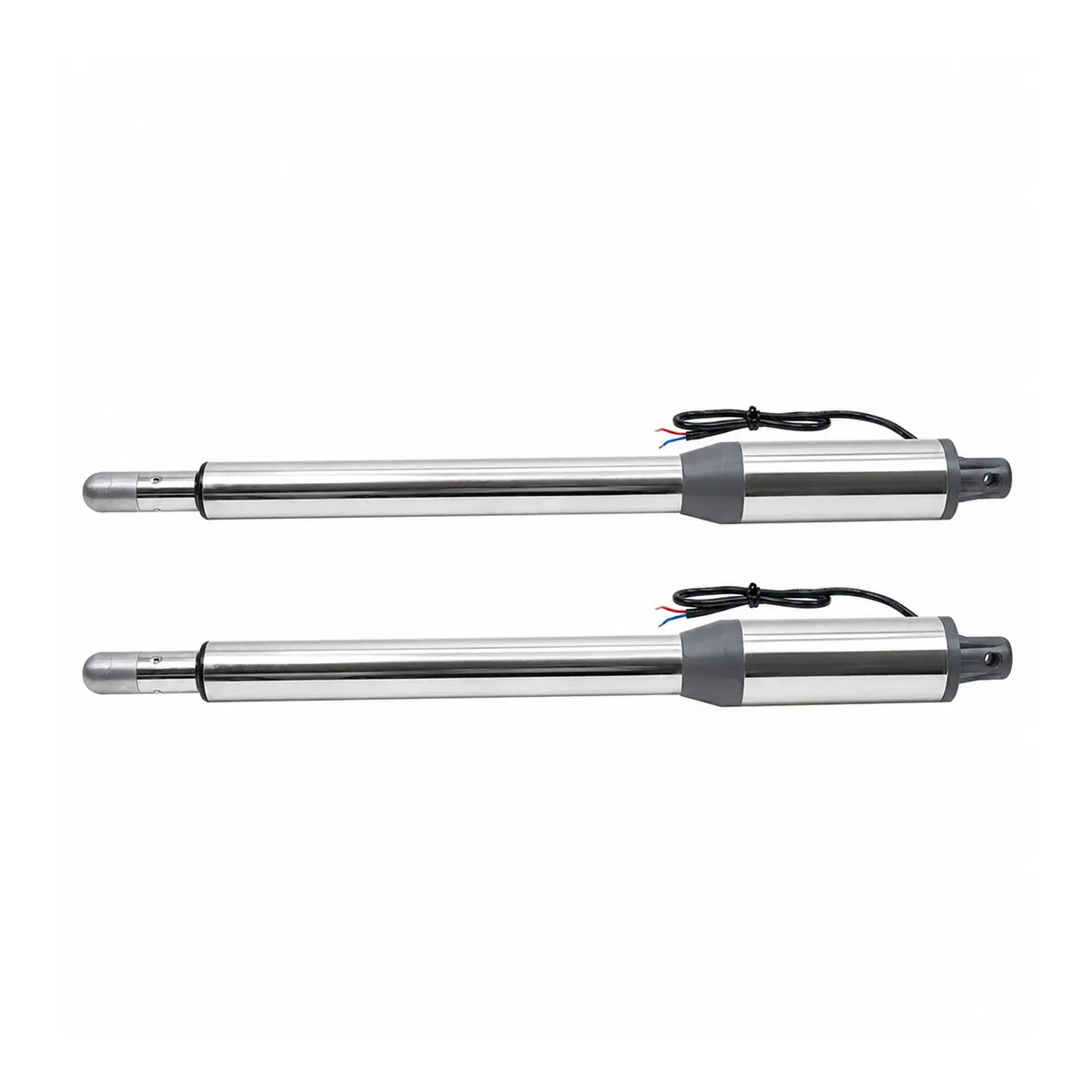

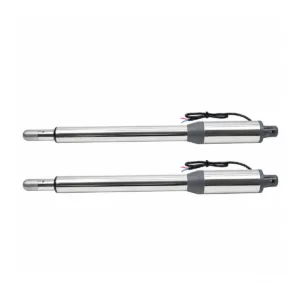

Motori imaju stupanj zaštite IP55, dizajniran da pruži otpornost na prašinu i mlazove vode unutar relevantnog standarda. Važno je razlikovati zaštitu motora od zaštite upravljačkih komponenti. RG120 namijenjen je samo za unutarnju ugradnju.

U slučaju nestanka struje, električni pogon ne može normalno raditi osim ako nije instaliran odgovarajući rezervni izvor napajanja. Postoji mogućnost korištenja dodatne 24 V baterije.

Rezervna baterija nije uključena u osnovni komplet. Rezervno napajanje je dodatna značajka.

Postoji mogućnost solarnog napajanja s odgovarajućim dodatnim komponentama. Potrebno je ispravno dimenzioniranje prema potrošnji, bateriji i uvjetima korištenja.

Mogu se spojiti dodatni uređaji za kontrolu pristupa, uključujući tipke. Točne terminale i dijagrame treba provjeriti u priručniku kontrolera.

Sustav podržava korištenje dodatnih tipkovnica za kontrolu pristupa. Odabir mora biti u skladu s električnim ulazima i potrebnom vrstom upravljačkog signala.

Sustav omogućuje korištenje dodatnih elektromagnetskih uređaja za zaključavanje. Prije ugradnje potrebno je provjeriti specifični model brave, napajanje i shemu otključavanja.

Raspon je od 90° do 110°, pri čemu stvarni maksimalni kut ovisi o dizajnu i geometriji montaže.

Ne. Važno je pridržavati se specifičnih dimenzija za montažu. Stupovi, šarke i ograničen prostor mogu smanjiti dosegnuti kut.

Maksimalni radni hod je 300 mm.

Linearna brzina kretanja je 1,6 cm/sek., ali vrijeme potrebno za potpuno otvaranje vrata ne može se precizno odrediti samo na temelju te vrijednosti. Ovisi o dimenzijama ugradnje, potrebnom hodu, kutu otvaranja i postavkama upravljačkog sustava.

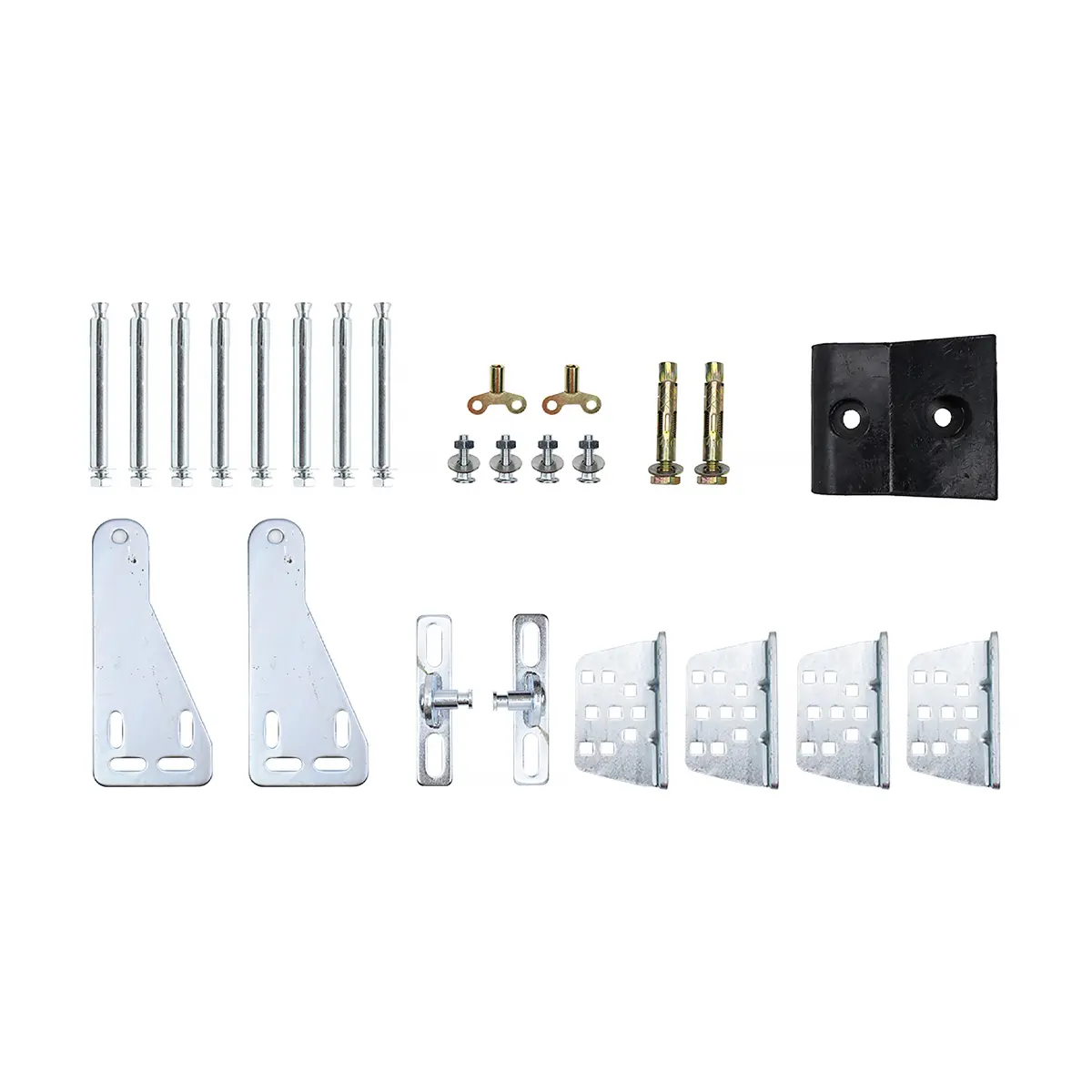

Moguće je uz dovoljnu strukturnu čvrstoću i odgovarajuće pričvršćivače. Instalater mora procijeniti čvrstoću podloge i ispravne točke pričvršćivanja. Sama vrsta materijala nije dovoljna za jamčenje sigurne ugradnje.

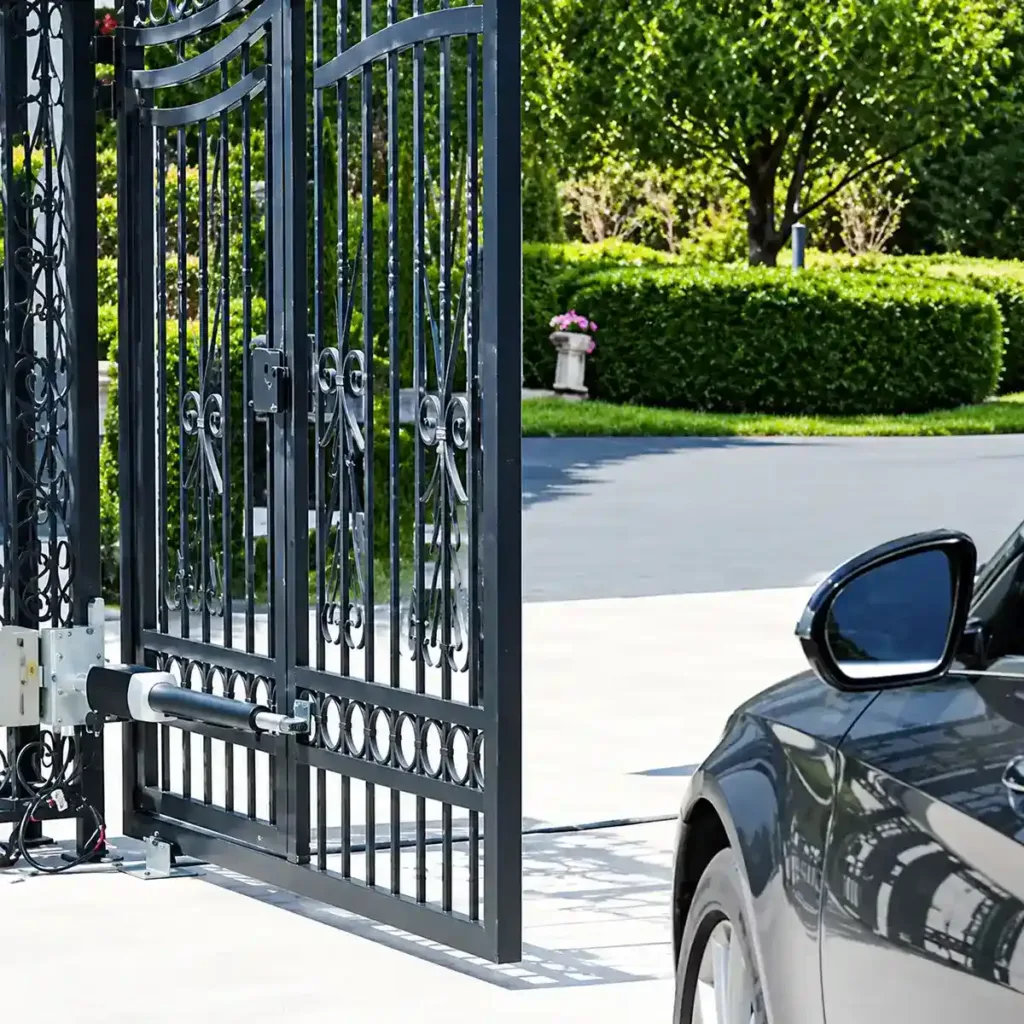

Instalacija uključuje mehaničko pričvršćivanje, električni priključak, programiranje i sigurnosne provjere. Preporučuje se da je izvrši kvalificirani stručnjak. Posebno je važno pridržavati se instalacijskih dimenzija, postaviti sigurnosne funkcije i provjeriti stvarni rad oba krila.

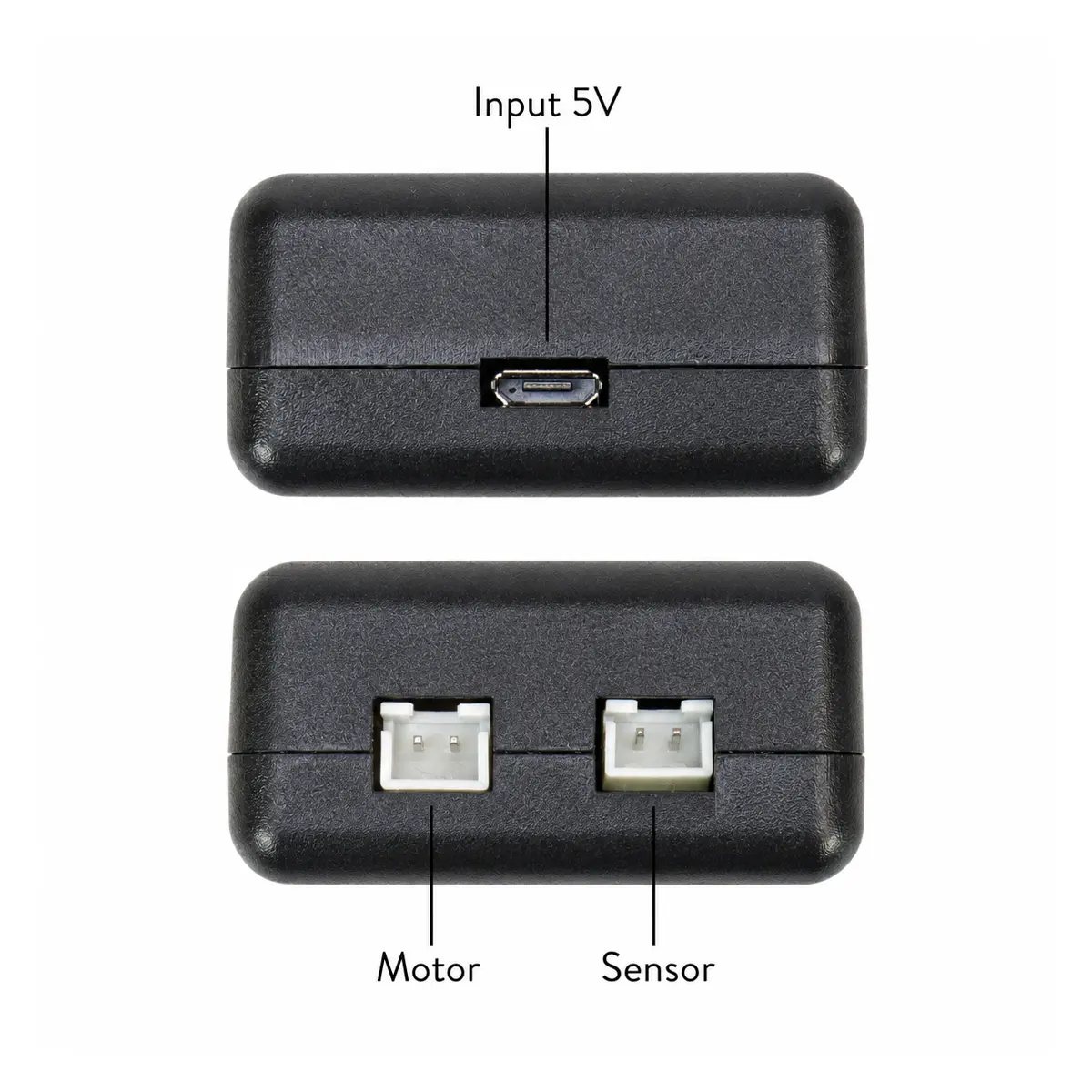

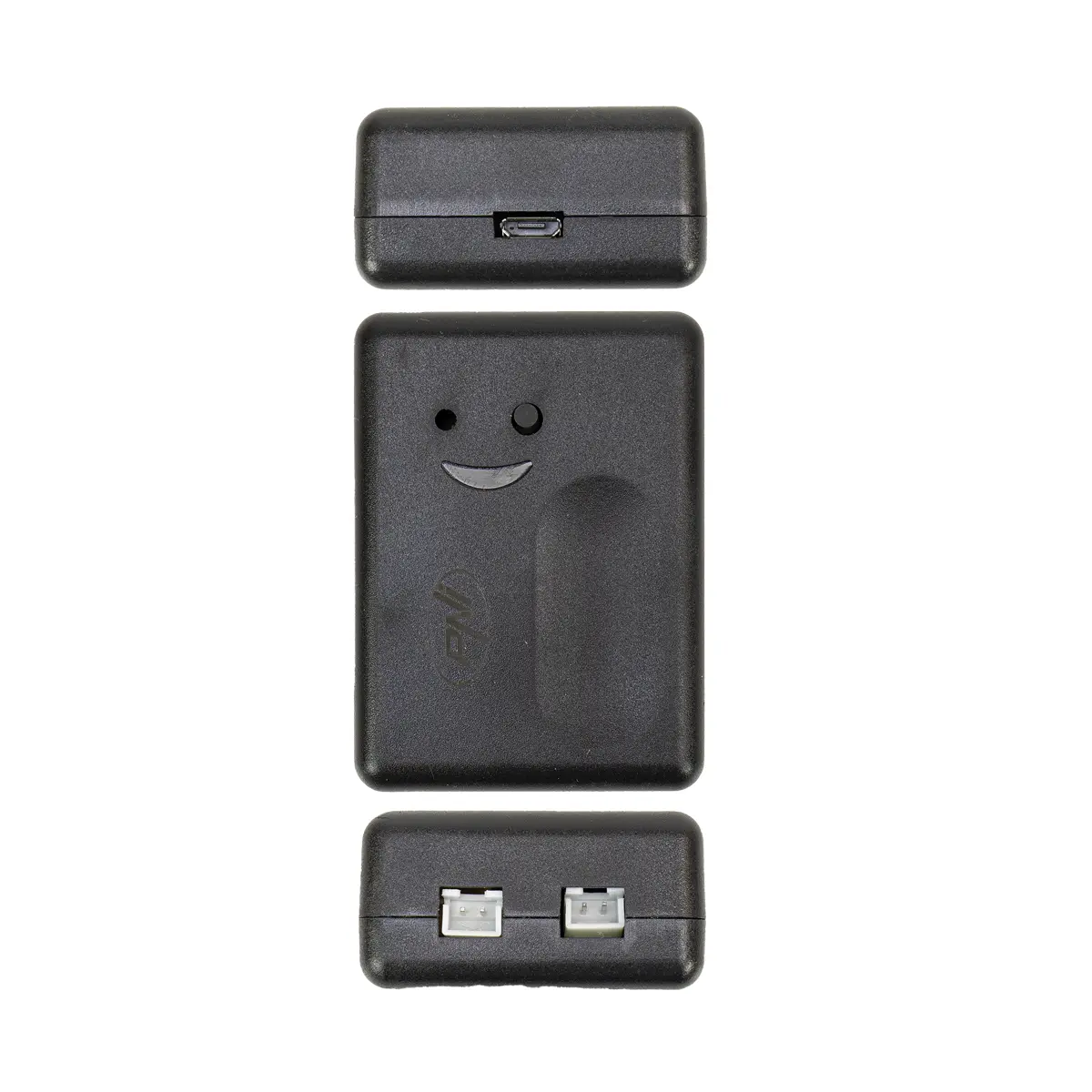

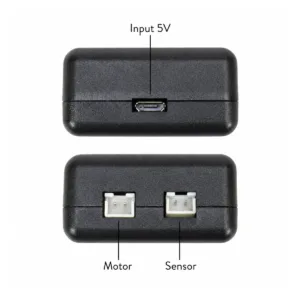

PNI RG120 koristi normalno otvoreni relejni kontakt (NO), koji se može primijeniti na različite sustave s odgovarajućim naredbenim ulazom. Kompatibilnost nije univerzalna. Mora se provjeriti u odnosu na specifičnu shemu automatizacije.

Postupak je sljedeći:

1. Povežite telefon s Wi-Fi mrežom od 2,4 GHz.
2. Instalirajte Tuya Smart i prijavite se na svoj račun.

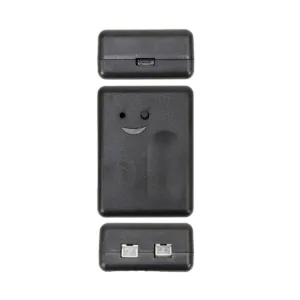

3. Uključite RG120 pomoću priloženog adaptera.
4. Provjerite treperi li indikator brzo crveno i plavo.
5. Pritisnite simbol + u aplikaciji.
6. Odaberite kategoriju Električni uređaji, a zatim Otvarač garažnih vrata (Wi-Fi).
7. Unesite lozinku za Wi-Fi mrežu.
8. Pričekajte da se uređaj doda.

Ako indikator sporo treperi, gumb releja mora se držati pritisnut dok ne počne brzo treperiti.

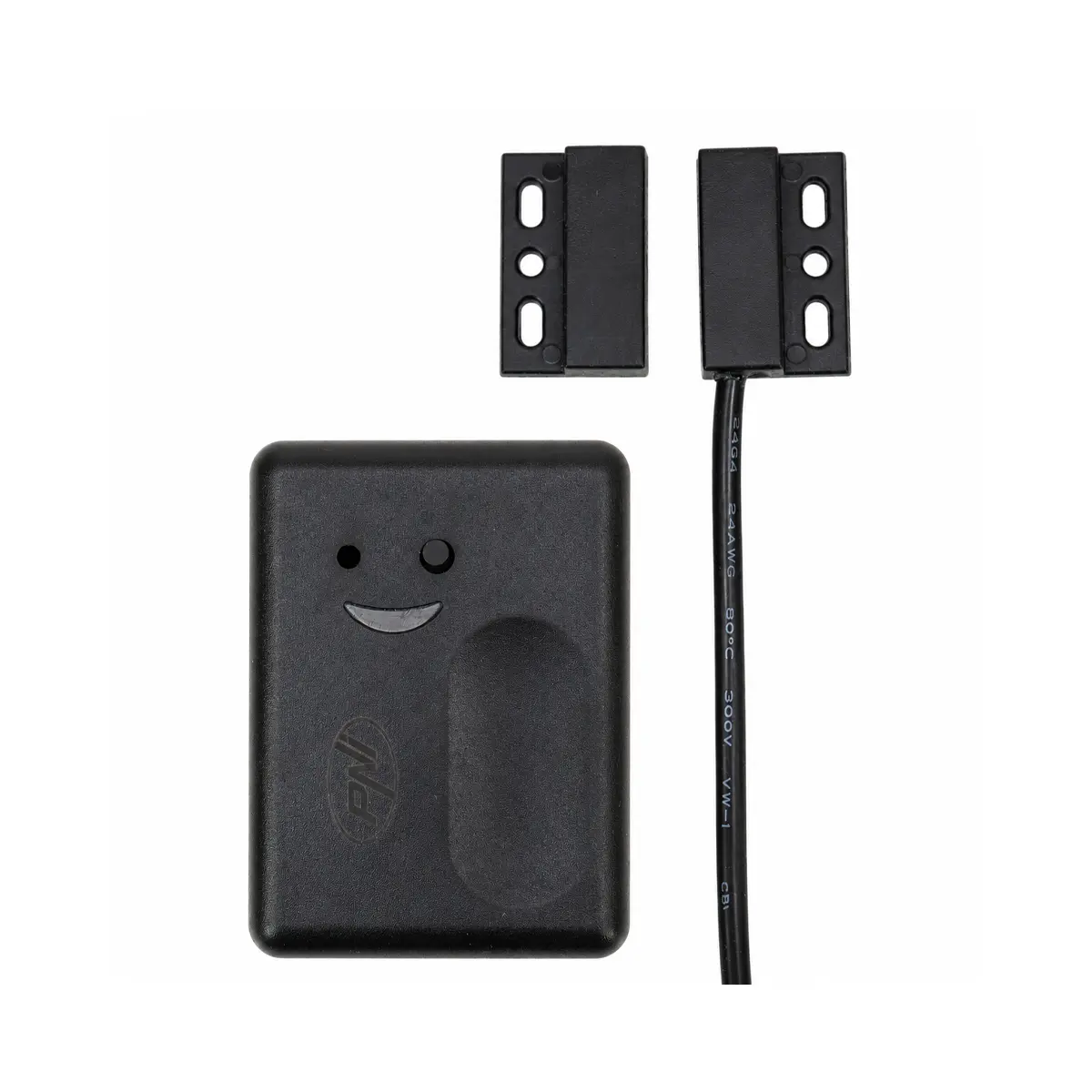

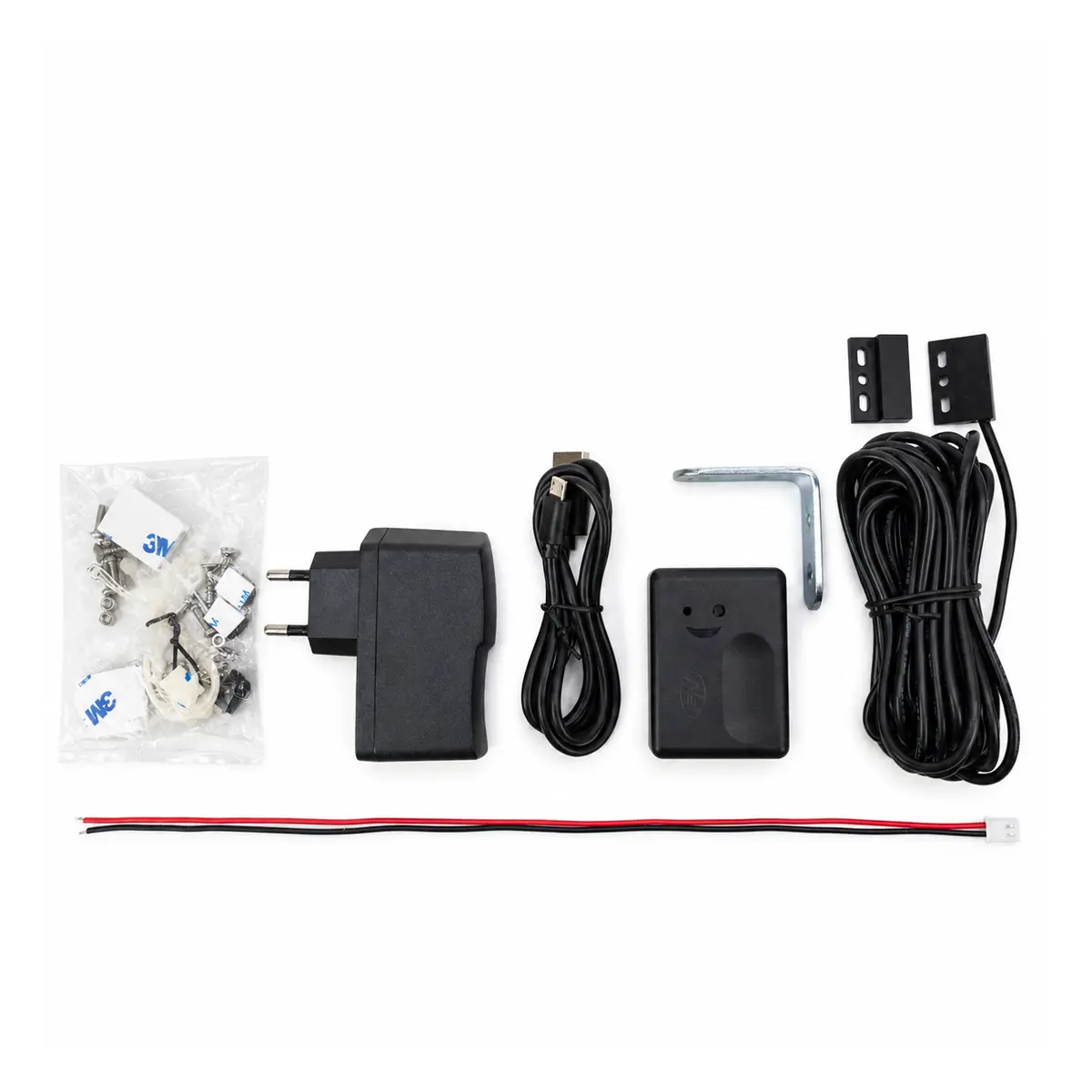

RG120 podržava postavke za obavještavanje o statusu vrata kada je magnetski senzor ispravno spojen. U slučaju dvokrilnih vrata, potrebno je provjeriti kako će se izvještavati o statusu krila.

Moguće je postaviti vremena za automatsko otvaranje i zatvaranje putem aplikacije. Međutim, korištenje rasporeda vrata mora biti u skladu sa svim sigurnosnim zahtjevima, jer kretanje može započeti bez osobe izravno na ulazu.

Jedan RG120 kontrolira jedna vrata, a aplikaciji se može dodati više releja za pojedinačna vrata ili kapije. Svaki dodatni sustav zahtijeva zaseban kompatibilni upravljački modul.

Može se koristiti na različitim ulazima, uzimajući u obzir težinu, dimenzije i intenzitet rada.

Najvažnije stvari su širina i težina svakog krila, dizajn stupa, položaj šarki, smjer otvaranja i slobodni prostor za ugradnju. Također mora biti osigurano odgovarajuće napajanje, kao i pokrivenost Wi-Fi mrežom od 2,4 GHz ako ćete koristiti pametni upravljač s RG120.
